Prise de mesures et pose d'un volet roulant

Prise de mesures et pose d'un volet roulant

Tolérance de fabrication +/- 5mm


Votre dimension

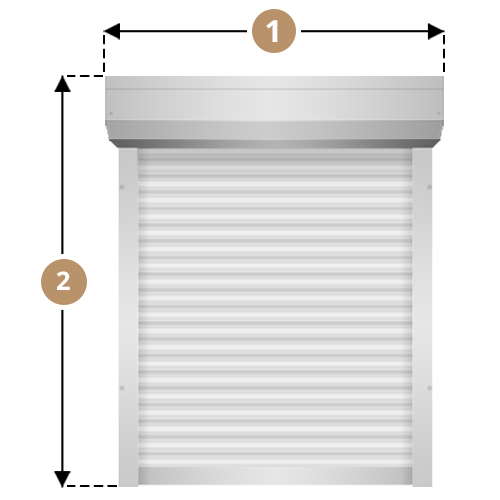

Hauteur totale dimensions-vr.JPG Largeur totale

Les dimensions indiquées dans la fiche produit des volets roulants sont celles de la dimension totale du produit (dit "hors-tout"), c'est à dire qu'elles comprennent le coffre et les coulisses.

  1. largeur totale du volet, coulisses comprises
  2. Hauteur totale du volet, coffre compris

A SAVOIR : A l'inverse des stores, les dimensions des volets roulants indiquent d'abord la hauteur puis la largeur du produit.

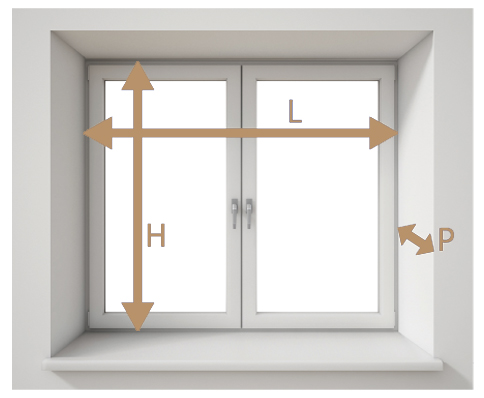

Prise de mesure

Il est recommandé d'effectuer une prise de mesure en 3 points.


Mesurer la largeur et la hauteur entre les murs. Nous vous conseillons de prendre vos dimensions en 3 endroits différents (si les mesures ne sont pas les mêmes, retenir la plus petite pour la POSE 1 et 2 et la plus grande pour la POSE 3).

  1. Pour la hauteur, effectuez trois prises de mesure, à gauche, au centre et à droite de l'encadrement
  2. Pour la largeur, effectuez trois prises de mesure, en haut, au centre et en bas de l'encadrement
  3. Pour la POSE 1 et 2, il est nécessaire d'avoir une profondeur d'au moins 175mm

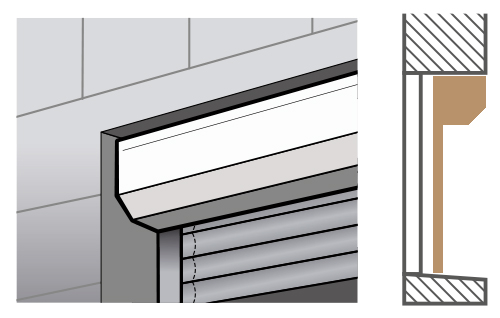

Pose entre les murs (enroulement extérieur)

avec fixations fournies


Coffre en retrait de la façade (sous le linteau)

  1. Choix largeur du volet = largeur de l'encadrement (valeur la plus faible des trois prises de mesures effectuées)
  2. Hauteur du volet = hauteur de l'encadrement (valeur la plus faible des trois prises de mesures effectuées)

Vérifier que l'encadrement de votre fenêtre ait une profondeur d'au moins 175mm.

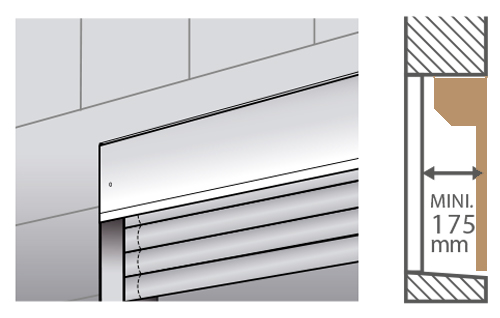

Pose entre les murs (enroulement intérieur)

Fixations fournies à visser


Coffre dans l’alignement de la façade (sous le linteau)
Vérifier que l’épaisseur du coffre n’excède pas l’épaisseur du mur extérieur.

  1. Choix largeur du volet = largeur de l'encadrement (valeur la plus faible des trois prises de mesures effectuées)
  2. Hauteur du volet = hauteur de l'encadrement (valeur la plus faible des trois prises de mesures effectuées)

Vérifier que l'encadrement de votre fenêtre ait une profondeur d'au moins 175mm.

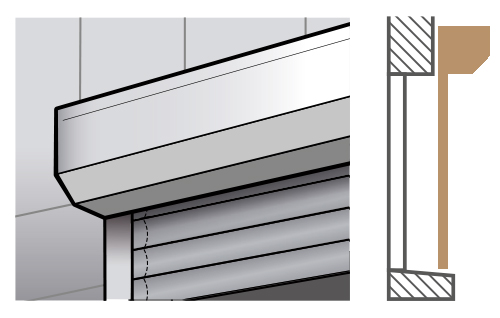

Pose en applique sur la façade

Fixations fournies à visser


Pose en applique sur la façade. Assurez-vous qu'aucun obstacle vienne gêner la descente du volet.

  1. Largeur minimale du volet = largeur totale de l’encadrement + ~10cm
  2. Hauteur du volet = hauteur totale de l’encadrement + hauteur du coffre (varie selon référence choisie)

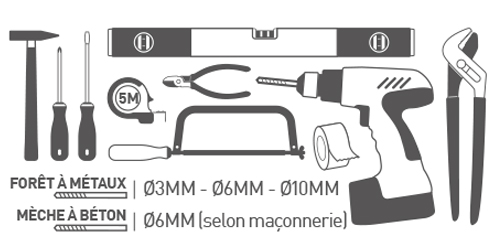

Outillage à prévoir pour la pose


Avant de procéder à l'installation de votre store, nous vous recommandons de préparer les outils suivant :

- Un marteau
- Un tournevis cruciforme
- un tournevis plat
- une pince
- une pince coupante
- un mètre
- un niveau à bulle
- une perceuse

Que contient mon volet roulant ?

Mon colis contient :

Le volet roulant est vendu en kit et contient toutes les pièces nécessaires pour l'installation et le bon fonctionnement du volet. Toute la visserie est fournie. Les pièces fournies varient bien sûr en fonction du modèle choisi.

Recoupe du volet

Il vous est possible de recouper votre volet en largeur et en hauteur.

Pour une recoupe de la largeur, il sera nécessaire de recouper tous les éléments à l'aide d'une scie à métaux.

Pour ce qui est de la recoupe en hauteur, il sera bien sûr nécessaire de recouper les profils latéraux à l'aide d'une scie à métaux, aussi il est recommandé de retirer des lames du tablier en fonction de la hauteur recoupée, de manière, en finalité, à ne pas avoir plus de lames qu'il n'en faut pour dérouler au maximum votre volet. Un nombre de lames plus important que nécessaire pourrait endommager le volet.
